Projeler / Haritalama Çalışmaları

Haritalama Çalışmaları

Midas Kale

Midas Kale 1/500 Ölçekli Hâlihazır Harita Üretimi

Yazılıkaya / Midas Kale ve vadi seviyesine kadar uzanan 57,5 hektarlık alanın 1/500 ölçekli hâlihazır haritası, Prof. Dr. Rahşan Tamsü Polat tarafından 2017–2018 yıllarında gerçekleştirilen arkeolojik yüzey araştırmaları kapsamında hazırlanmıştır.

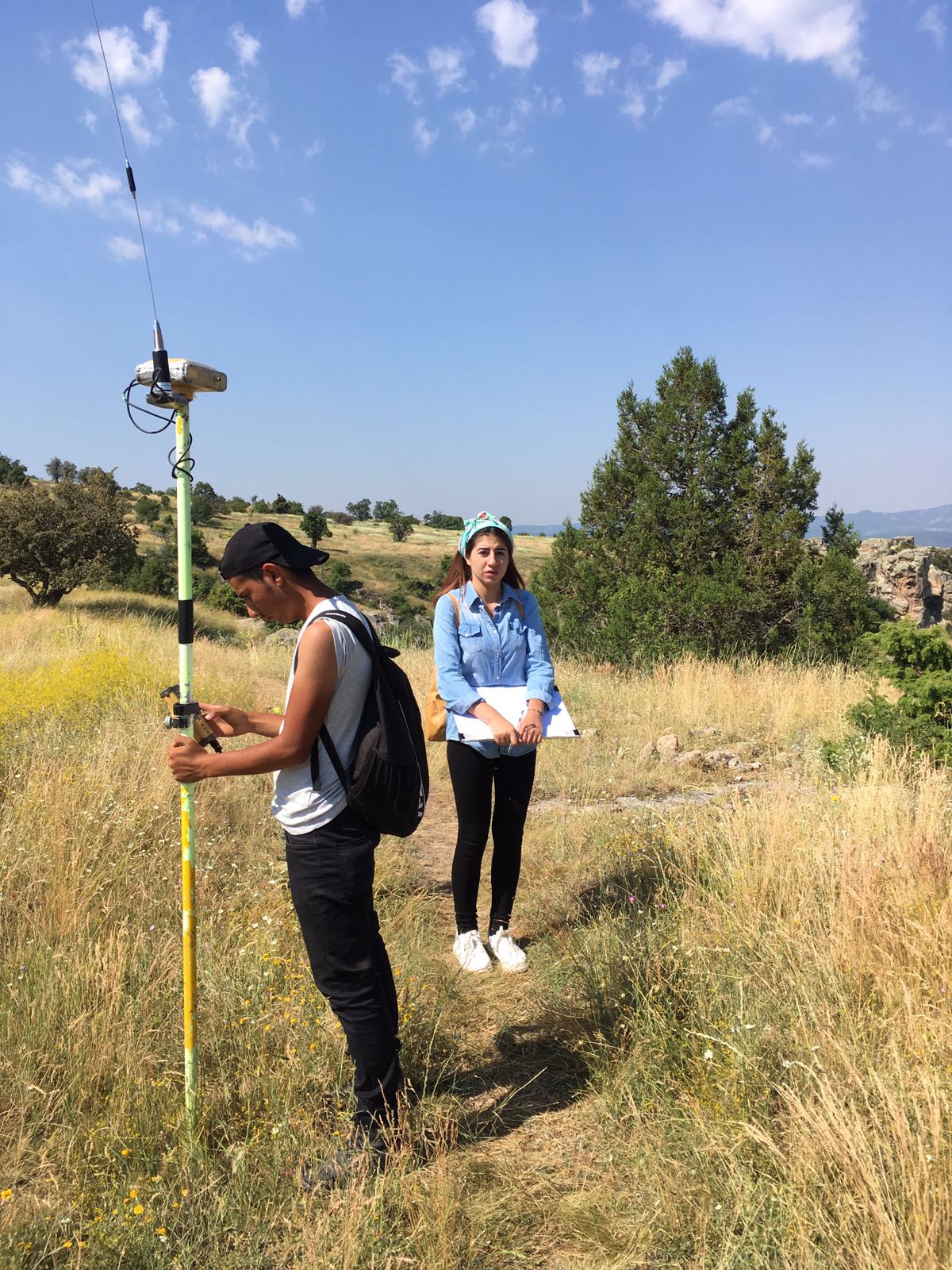

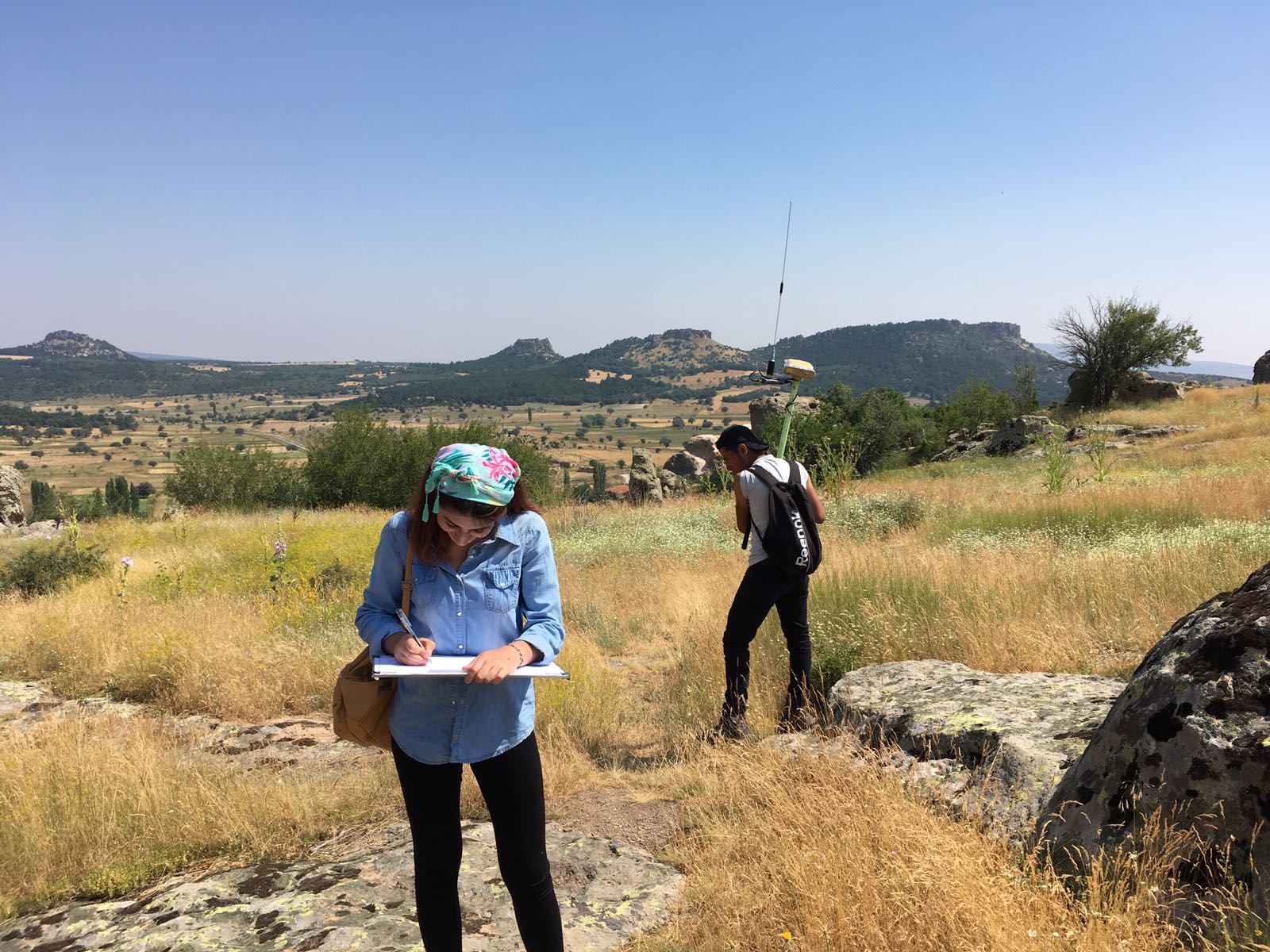

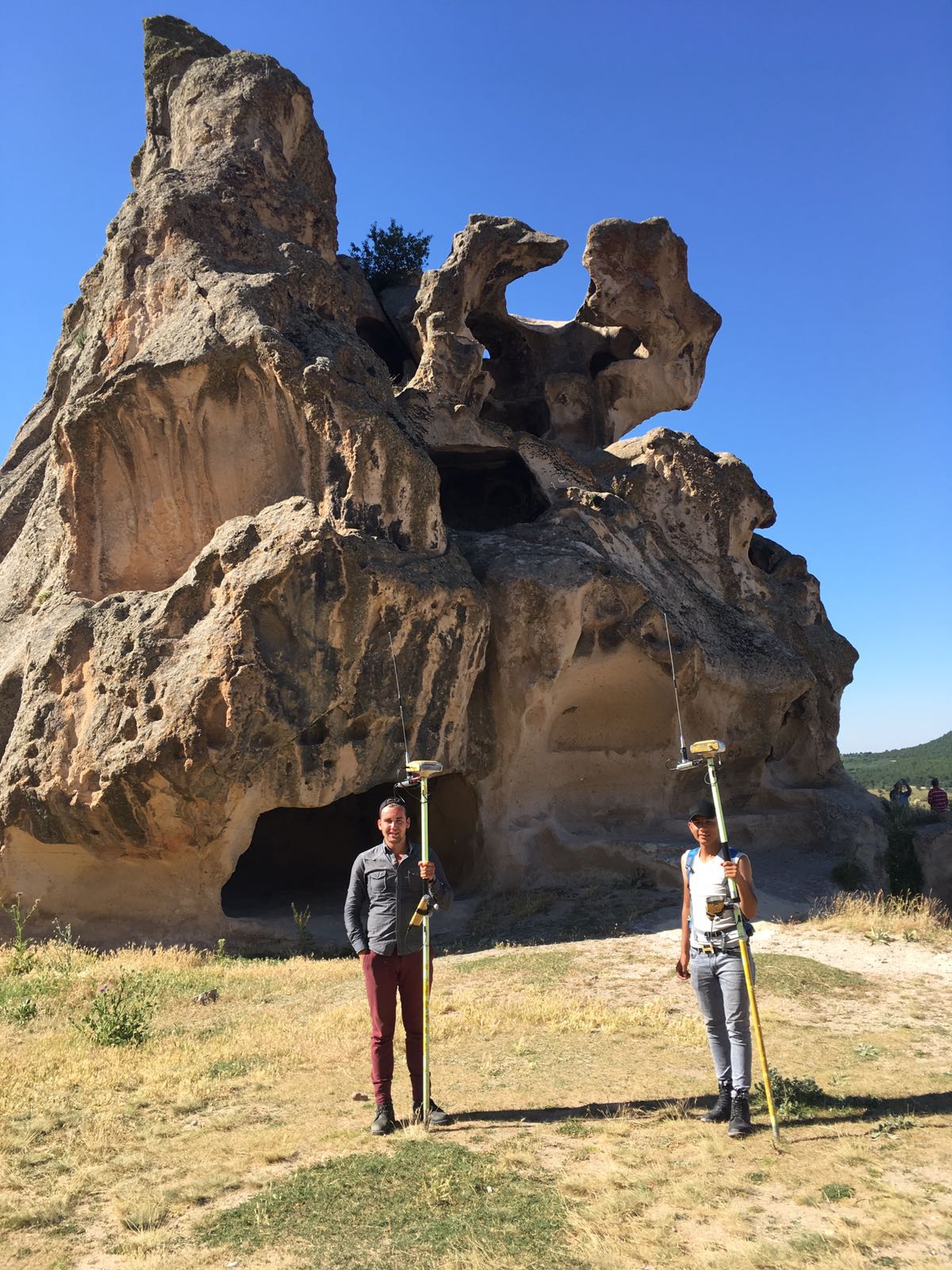

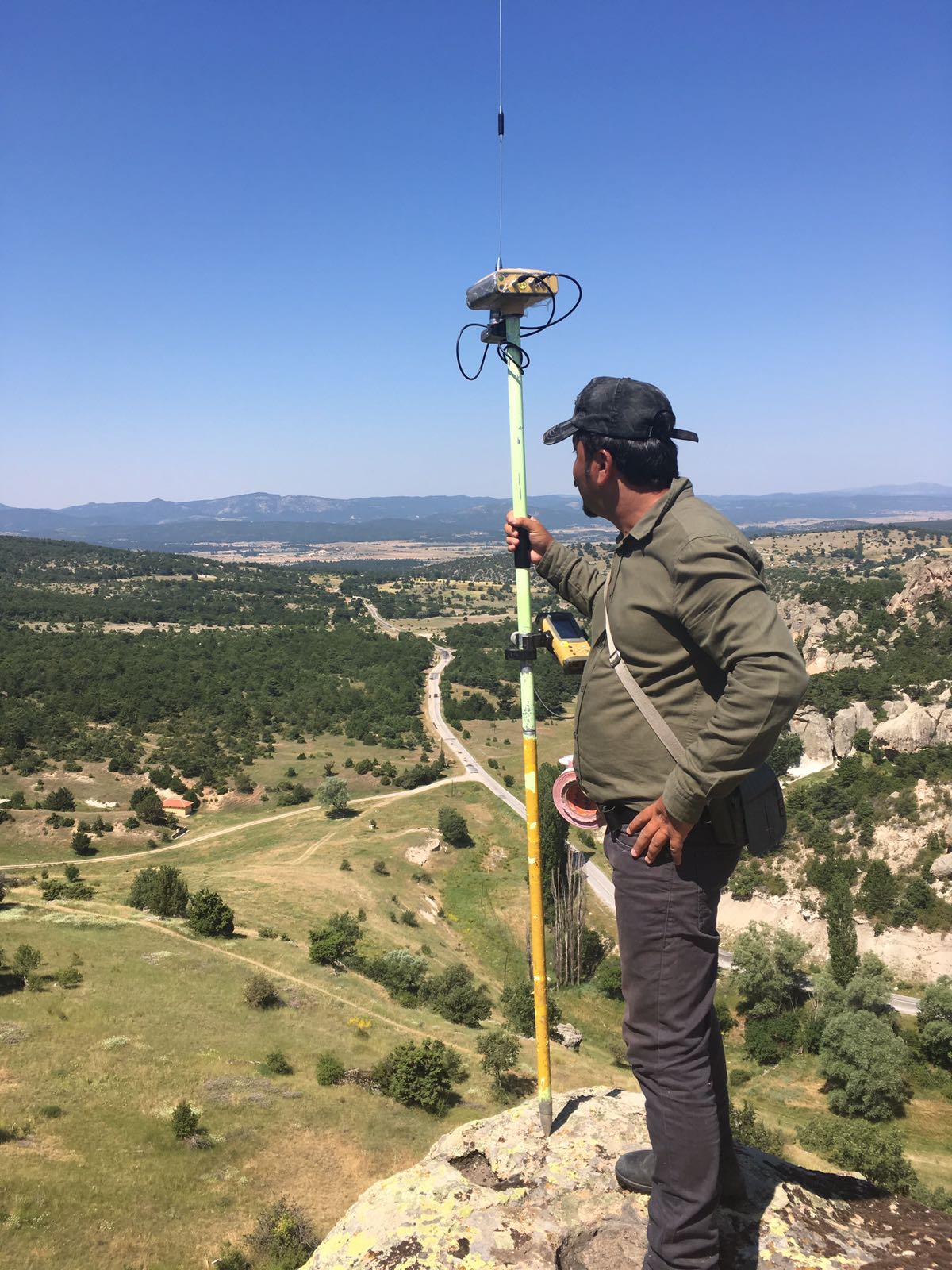

Haritalama çalışmaları GPS-RTK yöntemi ve Topcon 3003 Total Station cihazı kullanılarak yapılmıştır. Alanlar, ED50 ve ITRF96 koordinat sistemlerinde, GPRS ana nivelman ağı hesap yöntemi esas alınarak düzenlenmiş; veriler DWG ve DXF formatlarında üretilmiştir. Nivelman ölçümleri ve hesaplamaları, D.S.İ. Bölge Müdürlüğü sınırları içindeki Eskişehir Kırka Gökbahçe Göleti Sulama Projesi’ndeki J2530276 ve J2530277 numaralı nivelman noktalarına dayandırılmıştır.

Elde edilen haritalar, Google Earth koordinat sistemi referans alınarak hazırlanmış; ArcGIS, NETCAD ve AutoCAD yazılımları kullanılarak dijital ortama aktarılmıştır. Haritalama sürecine ek olarak, alandaki arkeolojik yapı ve kalıntıların koordinatları da alınmış ve bir Koordinat Noktaları Dosyası oluşturulmuştur.

Çalışmanın en önemli katkılarından biri, hazırlanan haritalar üzerine üretilen orthophoto görüntülerinin koordinatlı olarak ArcGIS programına aktarılmasıdır. Bu sayede, ziyaretçilere kısa ve uzun tur gezi güzergâhları sunulmuş; alanın planlı ve anlaşılır bir biçimde keşfedilmesi sağlanmıştır. Elde edilen haritalara ve gezi rotalarına, web sayfasındaki “Gezi Rotası” bölümünden ulaşılabilir.

Teknik Özellikler Tablosu

Pişmiş Kale

Pişmiş Kale 1/500 Ölçekli Hâlihazır Harita Üretimi

Araştırma çalışmaları kapsamında, Pişmiş Kale’nin vadi seviyesine kadar uzanan 35,5 hektarlık alanının 1/500 ölçekli hâlihazır haritası hazırlanmıştır (Resim 72). Bu haritalama çalışması, alanın topografik yapısının, arkeolojik kalıntılarla olan ilişkilerinin ve mevcut korunma durumunun ayrıntılı biçimde belgelenmesini amaçlamıştır.

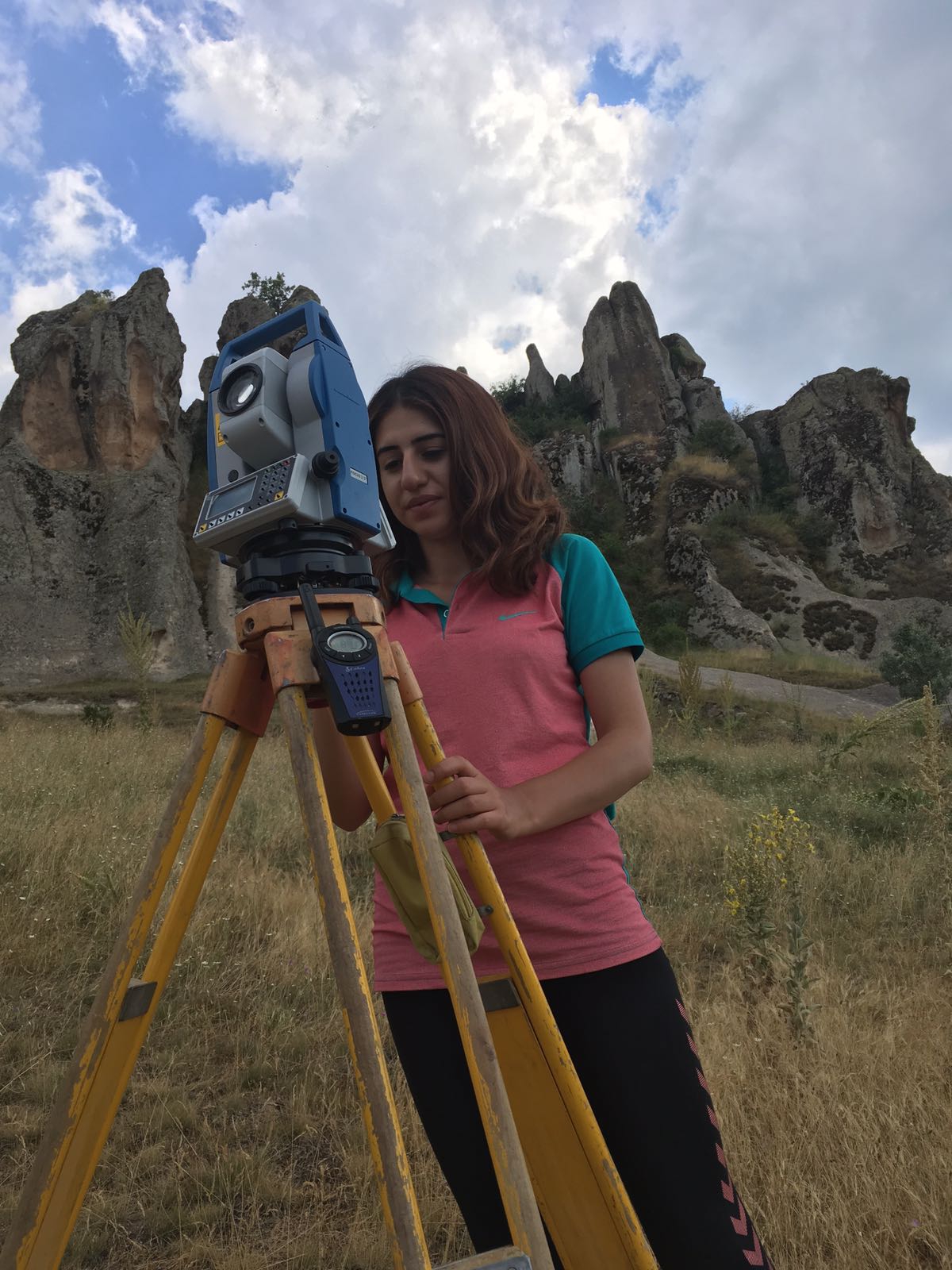

Ölçümler GPS-RTK yöntemi ve Topcon 3003 Total Station cihazı kullanılarak gerçekleştirilmiştir. Çalışmalar ED50 ve ITRF96 koordinat sistemlerinde, GPRS ana nivelman ağı hesap yöntemi esas alınarak yürütülmüş; veriler DWG ve DXF formatlarında üretilmiştir.

Nivelman ölçümleri, Devlet Su İşleri (D.S.İ.) Bölge Müdürlüğü sınırları içinde yer alan Eskişehir Kırka Gökbahçe Göleti Sulama Projesi’ne ait J2530276 ve J2530277 numaralı nivelman noktalarına dayandırılmıştır.
Elde edilen haritalar, Google Earth koordinat sistemi referans alınarak düzenlenmiş; ArcGIS, NETCAD ve AutoCAD yazılımları kullanılarak sayısal ortamda hazırlanmıştır.

Haritalama sürecine paralel olarak, alanda tespit edilen arkeolojik yapı ve kalıntıların koordinatları da alınmış ve bu veriler Koordinat Noktaları Dosyası altında toplanmıştır (Resim 40). Böylece, alanın arkeolojik unsurları ile topografik özellikleri arasındaki mekânsal ilişkiler bütüncül bir biçimde belgelenmiştir.

Çalışmanın Önemi

Pişmiş Kale’de üretilen 1/500 ölçekli hâlihazır harita, hem arkeolojik belgeleme hem de koruma planlaması açısından temel bir veri tabanı niteliği taşımaktadır.
Bu çalışma, ilerleyen dönemlerde gerçekleştirilecek arkeolojik kazılar, üç boyutlu modelleme ve dijital rekonstrüksiyon projeleri için referans oluşturacak şekilde tasarlanmıştır.
Ayrıca, bölgenin dijital kültürel miras arşivine katkı sağlayarak hem bilimsel araştırmalar hem de kamuya yönelik dijital sunumlar açısından sürdürülebilir bir belgeleme zemini oluşturur.

Teknik Özellikler Tablosu
